pymunk教程_自由落体小球_Pymunk滑动和铰接演示教程

Python海龟宝典含200多个原创的用turtle模块制作的创意程序,原名《Python趣味编程200例》。准备参加全国创意编程与智能设计大赛的同学们可以用来做参考。

使用Pymunk之前的准备工作

这是Pymunk自带的例子slide_and_pinjointl.py的教程。在阅读这个教程之间需要安装好python3,Pygame(用pip install pygame –user安装和Pymunk。Pygame在这个例子中是必需的,但Pymunk并不能依赖pygame。你可以Pymunk和Pyglet结合重写此教程。

Pymunk使用2D物理库Chipmunk。Chipmunk是用c语言写的。通过Cffi 库能把c语言模块翻译到python语言。如果在某些操作系统上没有Cffi模块,那你必需自己做这个了。不过实际上当你用pip install pymunk安装时,会帮你安装好Cffi 。

在使用pymunk前,在IDLE中导入一下pymunk看它是否正常。如果导入pymunk时发生了错误,可能是没有找到chipmunk 库。如果用pip或setup.py install安装的,应该都会被正确地安装。

一个空的简单模拟

为了学习pymunk,首先要学习几个概念。

刚体

刚体具有物体的物理性质。(质量、坐标、旋转角度、速度等)它本身没有形状。如果你以前做过粒子效果这样的物理实验,刚体的区别主要在于它们能够旋转。

碰撞形状

通过将形状附加到实体,可以定义实体的形状。可以将多个形状附加到单个实体以定义复杂形状,如果不需要形状,则可以不附加任何形状。

约束与关节

你可以在两个实体之间附加关节以约束它们的行为。

空间

空间是Chipmunk的基本模拟单元。你可以将实体、形状和关节添加到空间,然后整体更新空间。

结合pygame的简单物理模拟空示例

import sys
import pygame
from pygame.locals import *
import pymunk #1

def main():
    pygame.init()                                    # pygame初始化
    screen = pygame.display.set_mode((600, 600))     # 新建屏幕对象,它是一个surface,应该是最先渲染的面
    pygame.display.set_caption("结合pygame的最简pymunk例子_翻译:李兴球")#显示标题
    clock = pygame.time.Clock()                      # 新建时钟对象

    space = pymunk.Space() #2
    space.gravity = (0.0, -900.0)                    # 设定重力参数

    while True:
        for event in pygame.event.get():             # 遍历事件
            if event.type == QUIT:
                sys.exit(0)
            elif event.type == KEYDOWN and event.key == K_ESCAPE:# 按键检测
                sys.exit(0)

        screen.fill((255,255,255))                   # 填充screen为白色

        space.step(1/50.0) #3

        pygame.display.flip()                        # 刷新整个屏幕
        clock.tick(50)                               # 设定fps

if __name__ == '__main__':
    sys.exit(main())

上面的代码只会显示一个空白窗口,一个抽像的啥东西也没有的物理空间。

#1这里是导入pymunk罢了。

#2这里新建物理空间。下面的代码是设定重力加速度啥的。你可以自己选定一个重力参数以适合自己的游戏需求。

#3这是让物理空间的抽象实体在指定的时间步长里前进一步(我的理解是更新坐标方向啥的)。重要的是不要修改这个步长,在恒定的步长下,物理模拟会更好地工作。

自由落体小球

圆形在游戏中容易处理,也容易重画。下面的例子,我们让程序运行的时候不断地产生小球。我们把程序分解成几个函数。首先是下面这个函数:

def add_ball(space):
    mass = 1
    radius = 14
    moment = pymunk.moment_for_circle(mass, 0, radius) # 1
    body = pymunk.Body(mass, moment) # 2
    x = random.randint(120, 380)
    body.position = x, 550 # 3
    shape = pymunk.Circle(body, radius) # 4
    space.add(body, shape) # 5
    return shape

#1、所有物理的惯性必需要设置好。这里是使用pymunk的moment_for_circle函数根据质量和半径计算出来的。你也可以根据经验自己写一个,好用就行了呗。

#2、惯性计算好了就根据质量和moment生成刚体。

#3、这里是设置刚体的坐标。

#4、刚体只是个概念,如果要让它参与碰撞检测,那么要让赋予它形状。(就像人有灵魂,但没有躯壳一样,是无法产生碰撞的)

#5、最后我们把实体,形状添加到物理空间。

现在我们可以创建小球,把它们显示出来。pymunk自带了实用包,有space.debug_draw方法,能把整个空间直接给渲染出来。为了理解原理,我们也可以手工做一下这个工作。debug drawing函数的代码工作原理像下面这样:

def draw_ball(screen, ball):
    p = int(ball.body.position.x), 600-int(ball.body.position.y)
    pygame.draw.circle(screen, (0,0,255), p, int(ball.radius), 2)

在循环里,我们要一个一个来渲染它们。假设有一个球列表叫balls,space.debug_draw方法还要一个一个把它们画出来,代码像下在这样:

for ball in balls:
    draw_ball(screen, ball)

在这个例子中,我们就简单化,不自己写上面的代码了,用Pymunk自带的函数完成上面的任务。首先用下面的命令创建draw_options。

draw_options = pymunk.pygame_util.DrawOptions(screen)

然后在pygame的游戏循环中一下子重画所有形状,用以下命令:

space.debug_draw(draw_options)

大多数的pymunk作品都是用自带的实用函数完成以上任务。下面是自由落体小球代码:

import sys, random
import pygame
from pygame.locals import *
import pymunk

def add_ball(space):
    mass = 1
    radius = 14
    moment = pymunk.moment_for_circle(mass, 0, radius) # 1
    body = pymunk.Body(mass, moment) # 2
    x = random.randint(120, 380)
    body.position = x, 550 # 3
    shape = pymunk.Circle(body, radius) # 4
    space.add(body, shape)

def main():
    pygame.init()
    screen = pygame.display.set_mode((600, 600))
    pygame.display.set_caption("Joints. Just wait and the L will tip over")
    clock = pygame.time.Clock()

    space = pymunk.Space()
    space.gravity = (0.0, -900.0)

    balls = []
    draw_options = pymunk.pygame_util.DrawOptions(screen)


    ticks_to_next_ball = 10
    while True:
        for event in pygame.event.get():
            if event.type == QUIT:
                sys.exit(0)
            elif event.type == KEYDOWN and event.key == K_ESCAPE:
                sys.exit(0)

        ticks_to_next_ball -= 1
        if ticks_to_next_ball <= 0:
            ticks_to_next_ball = 25
            ball_shape = add_ball(space)
            balls.append(ball_shape)

        space.step(1/50.0)

        screen.fill((255,255,255))
        space.debug_draw(draw_options)

        pygame.display.flip()
        clock.tick(50)

if __name__ == '__main__':
    main()

L形静止拦板

单单几个小球自由落体,很多人不用物理引擎也能完成。这体现不出pymunk的强大。下面我们创建一个L形的拦板,让小球掉在上面。 我们通过创建一个函数来完成这个任务,以下是代码:

def add_static_L(space):
    body = pymunk.Body(body_type = pymunk.Body.STATIC) # 1
    body.position = (300, 300)
    l1 = pymunk.Segment(body, (-150, 0), (255, 0), 5) # 2
    l2 = pymunk.Segment(body, (-150, 0), (-150, 50), 5)

    space.add(l1, l2) # 3
    return l1,l2

#1、这里创建的是静止的实体,重要的是不要把它加到space中。注意这个body类型是pymunk.Body.STATIC。

#2、添加线条,坐标相对于body

#3、把l1和l2添加到空间。

在这个例子中使用的是Space.debug_draw来渲染整个空间。所以我们不需要给以上用Segment创建的线条手工写代码,为了了解原理,下面代码演示了渲染线条的功能:

def draw_lines(screen, lines):
    for line in lines:
        body = line.body
        pv1 = body.position + line.a.rotated(body.angle) # 1
        pv2 = body.position + line.b.rotated(body.angle)
        p1 = to_pygame(pv1) # 2
        p2 = to_pygame(pv2)
        pygame.draw.lines(screen, THECOLORS["lightgray"], False, [p1,p2])

#1、我们做了个计算,这是为了得到旋转后线条两端的点的坐标。line.a是线条的第一个点,line.b是线条的第二个点。虽然现在线条是静止的,但是接下来会让它旋转,所以要做这个计算。line.a.rotated(body.angle)是向量旋转,结果加上body.position,那么点a就是新的坐标了。 如果对向量旋转不太明白,可以复习一下相关知识。

#2、由于pygame和pymunk的坐标系不同。下面的to_pygame函数把坐标转换成pygame坐标系的坐标点。

def to_pygame(p):
    """Small hack to convert pymunk to pygame coordinates"""
    return int(p.x), int(-p.y+600)

现在,我们能看到不断掉落的小球,碰到L形拦板的效果了,下面是代码:

import sys, random
import pygame
from pygame.locals import *
import pymunk
import math

#def to_pygame(p):
#def add_ball(space):
#def add_static_l(space):

def main():
    pygame.init()
    screen = pygame.display.set_mode((600, 600))
    pygame.display.set_caption("Joints. Just wait and the L will tip over")
    clock = pygame.time.Clock()

    space = pymunk.Space()
    space.gravity = (0.0, -900.0)

    lines = add_static_L(space)
    balls = []
    draw_options = pymunk.pygame_util.DrawOptions(screen)

    ticks_to_next_ball = 10
    while True:
        for event in pygame.event.get():
            if event.type == QUIT:
                sys.exit(0)
            elif event.type == KEYDOWN and event.key == K_ESCAPE:
                sys.exit(0)

        ticks_to_next_ball -= 1
        if ticks_to_next_ball <= 0:
            ticks_to_next_ball = 25
            ball_shape = add_ball(space)
            balls.append(ball_shape)

        space.step(1/50.0)

        screen.fill((255,255,255))
        space.debug_draw(draw_options)

        pygame.display.flip()
        clock.tick(50)

if __name__ == '__main__':
    (main()

关节(1)

用静止的L形拦板来拦小球也是没有啥好玩的。接下来增加两个关节,一个用来让body旋转,另一个关节则限制它旋转。下面的代码只是增加了让它旋转的代码。由于L形拦板不再是静止的,所以给函数改名为add_L,代码如下所示:

def add_L(space):
    rotation_center_body = pymunk.Body(body_type = pymunk.Body.STATIC) # 1
    rotation_center_body.position = (300, 300)

    body = pymunk.Body(10, 10000) # 2
    body.position = (300, 300)
    l1 = pymunk.Segment(body, (-150, 0), (255.0, 0.0), 5.0)
    l2 = pymunk.Segment(body, (-150.0, 0), (-150.0, 50.0), 5.0)

    rotation_center_joint = pymunk.PinJoint(body, rotation_center_body, (0,0), (0,0)) # 3

    space.add(l1, l2, body, rotation_center_joint)
    return l1,l2

#1、这是旋转中心body。它是静上的,目的是做为关节让线条body旋转,不会被加到space中。

#2、L形拦板不再是静止的了,所以这里的代码改了。我把它的惯性设为10000,这个值并不是计算出来的(自己随便写的),反正能有用就行了。

#3、新建销关节,充许两个物体绕着关节旋转。(相当在body中插入一根销,这样body就能转起来,lixingqiu加的)。在这个例子中有一个物体会粘在世界中。

关节(2)

前面我们增加了一个销关节,是时候创建限制它的行为,让仿真程序更有趣了。以下是修改后的add_L函数:

def add_L(space):
    rotation_center_body = pymunk.Body(body_type = pymunk.Body.STATIC)
    rotation_center_body.position = (300,300)

    rotation_limit_body = pymunk.Body(body_type = pymunk.Body.STATIC) # 1
    rotation_limit_body.position = (200,300)

    body = pymunk.Body(10, 10000)
    body.position = (300,300)
    l1 = pymunk.Segment(body, (-150, 0), (255.0, 0.0), 5.0)
    l2 = pymunk.Segment(body, (-150.0, 0), (-150.0, 50.0), 5.0)

    rotation_center_joint = pymunk.PinJoint(body, rotation_center_body, (0,0), (0,0))
    joint_limit = 25
    rotation_limit_joint = pymunk.SlideJoint(body, rotation_limit_body, (-100,0), (0,0), 0, joint_limit) # 2

    space.add(l1, l2, body, rotation_center_joint, rotation_limit_joint)
    return l1,l2

#1、增加一个实体。

#2、创建一个滑动关节,它有销关节有点像。它的作用是让两个body在一定的距离之间滑动。在这里让有一个body 静止,就是rotation_limit_body。所以另一个body就会在一定范围内被限制。

结尾

或许你注意到在程序中没有删除球的设计。这会让球越来越多,导致仿真程序运行越来越慢。所以还要加上当小球超出屏幕范围把它删除的代码,以下就是:

balls_to_remove = []
for ball in balls:
    if ball.body.position.y < 0: # 1
        balls_to_remove.append(ball) # 2

for ball in balls_to_remove:
    space.remove(ball, ball.body) # 3
    balls.remove(ball) # 4

#1、遍历每个小球检测它的坐标是否小于0,这里的ball.body.position并不是pygame坐标系。

#2、如果小球的y坐标小于0,加到待删除列表。

#3、从重力空间中移去小球和它的形状。

#4、从自建的球们列表中移去这个小球。

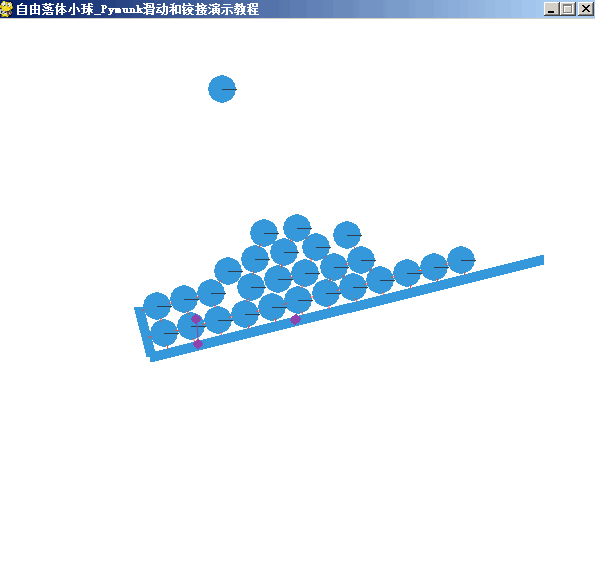

现在,教程已经完成了。你运行程序能看到不断掉落的小球,它们碰到倒L形拦板,可能会呆在里面,当满的的时候会溢出来。 以下是这个仿真程序的所有代码:

import sys, random
import pygame
from pygame.locals import *
import pymunk
import pymunk.pygame_util

def add_ball(space):
    """Add a ball to the given space at a random position"""
    mass = 1
    radius = 14
    inertia = pymunk.moment_for_circle(mass, 0, radius, (0,0))
    body = pymunk.Body(mass, inertia)
    x = random.randint(120,380)
    body.position = x, 550
    shape = pymunk.Circle(body, radius, (0,0))
    space.add(body, shape)
    return shape

def add_L(space):
    """Add a inverted L shape with two joints"""
    rotation_center_body = pymunk.Body(body_type = pymunk.Body.STATIC)
    rotation_center_body.position = (300,300)

    rotation_limit_body = pymunk.Body(body_type = pymunk.Body.STATIC)
    rotation_limit_body.position = (200,300)

    body = pymunk.Body(10, 10000)
    body.position = (300,300)
    l1 = pymunk.Segment(body, (-150, 0), (255.0, 0.0), 5.0)
    l2 = pymunk.Segment(body, (-150.0, 0), (-150.0, 50.0), 5.0)

    rotation_center_joint = pymunk.PinJoint(body, rotation_center_body, (0,0), (0,0))
    joint_limit = 25
    rotation_limit_joint = pymunk.SlideJoint(body, rotation_limit_body, (-100,0), (0,0), 0, joint_limit)

    space.add(l1, l2, body, rotation_center_joint, rotation_limit_joint)
    return l1,l2

def main():
    pygame.init()
    screen = pygame.display.set_mode((600, 600))
    pygame.display.set_caption("销关节滑动关节小球掉落倒L形拦板仿真程序_www.lixingqiu.com")
    clock = pygame.time.Clock()

    space = pymunk.Space()
    space.gravity = (0.0, -900.0)

    lines = add_L(space)
    balls = []
    draw_options = pymunk.pygame_util.DrawOptions(screen)

    ticks_to_next_ball = 10
    while True:
        for event in pygame.event.get():
            if event.type == QUIT:
                sys.exit(0)
            elif event.type == KEYDOWN and event.key == K_ESCAPE:
                sys.exit(0)

        ticks_to_next_ball -= 1
        if ticks_to_next_ball <= 0:
            ticks_to_next_ball = 25
            ball_shape = add_ball(space)
            balls.append(ball_shape)

        screen.fill((255,255,255))

        balls_to_remove = []
        for ball in balls:
            if ball.body.position.y < 150:
                balls_to_remove.append(ball)

        for ball in balls_to_remove:
            space.remove(ball, ball.body)
            balls.remove(ball)

        space.debug_draw(draw_options)

        space.step(1/50.0)

        pygame.display.flip()
        clock.tick(50)

if __name__ == '__main__':
    main()







本站所有作品,教程等皆为原创,版权所有。只供个人及单位内部研究使用,对外展示或传播必需经本站同意,且注明来自本站。培训机构等用本站资源培训学生,需经本站授权。一旦付款,表示同意本站知识付费原则:数字商品,不支持退款。亦可直接向微信号scratch8付款购买。入住QQ群:225792826 和爱好者共同交流,并且能下载免费提供的Python资源(需提供真实姓名才可入群)
李兴球的博客_Python创意编程技术前沿_pygame » pymunk教程_自由落体小球_Pymunk滑动和铰接演示教程

李兴球Python微信公众号文章列表

Python游戏海龟模块教程说明书与案例若干免费发放

爱的纪念_Python创意情景动画源代码解析

少儿Python编程到底学些什么?这些代码或许回答了问题.

Python编程家长会花絮_萍乡中小学Python家长会现场

火星路上等着你_少儿从小学什么最好呢?

国家大力整顿教育培训机构,Scratch或Python少儿编程还有得教吗?

鸿蒙系统支持Python开发_可视化编程特别兴趣小组

Scratch作品转Python作品_小猴接桃

python海龟数据可视化。第七次全国人口普查历年数据图表

你的孩子Python编程学到哪个阶段了?给孩子报编程的家长,务必仔细一读。

五一神女来对话,看看她们聊什么?赠Python教案等。

五一快乐有大礼,告诉大家我是如何上Python课的。

Python名堂多,趣味到处有,劈开机械手,帧帧是图片。速算达人之猫狮大战正在进行。 逐字动画不独享,自动生成皆有它。2行代码自动生成字幕gif动画。 Python之潮来临,我在安源区教师科技创新能力的Python讲座

小心你的Python程序,它会是你的一面镜子。小方块闯迷宫.py源代码简析。送Scratch算法集。?

铃儿响钉铛_音效怎能忘_Python配音之Pygame混音器

人面桃花相映红_winsound模块简介

《Python昨晚我想你了》_开源的游戏海龟模块实例案例浅析

《八猫联动初体验》_来自游戏海龟模块的问候

喜爱春天的人儿啊 心地纯洁的人_Python逐行像素显示

旋转之三叶炫彩扇_蟒蛇与海龟的表演

彩虹欢迎字幕_三模合体滚图形

《Python海龟宝典》简介

100%错误的算法还在用,明明没有错别字,说我有11个错别字

奇怪的Python代码,谁能帮我解释一下??

人造地球系统让人类文明充满整个宇宙之Python32768版

深夜,是什么把你的大脑搞成一团浆糊!再谈少儿编程!

5线城市萍乡的少儿Python寒假班学的是什么内容?

关于纯少儿编程课程进化的自然选择

Python海龟画图经典作品_国庆中秋双重喜庆源代码免费下载

海龟为什么要自杀!turtle制作游戏秘籍之一

朋友,你是否知道我在仰望着你_Python神笔马良案例集

酷酷的爆炸效果_Python海龟画图不仅仅是画图

虫子满屏爬_三bug多线程示例程序浅析 少儿Python视频课程A级简介

给的gif图片加文字水印_拆帧与合帧(免费下载180个Python创意源码

用Python制作酷炫图形之如意金箍棒_颜色增加模块应用

简单的用Python做酷炫图形与动画

sb3转exe,sb3素材提取器,编程小子apk, 未公开的pygame游戏集/scratch/python少儿编程免费下载集合

夜幕下的霓虹

学本领,探索更大的世界!

李兴球博客 风火轮编程主页
